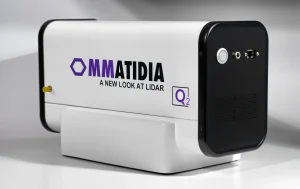

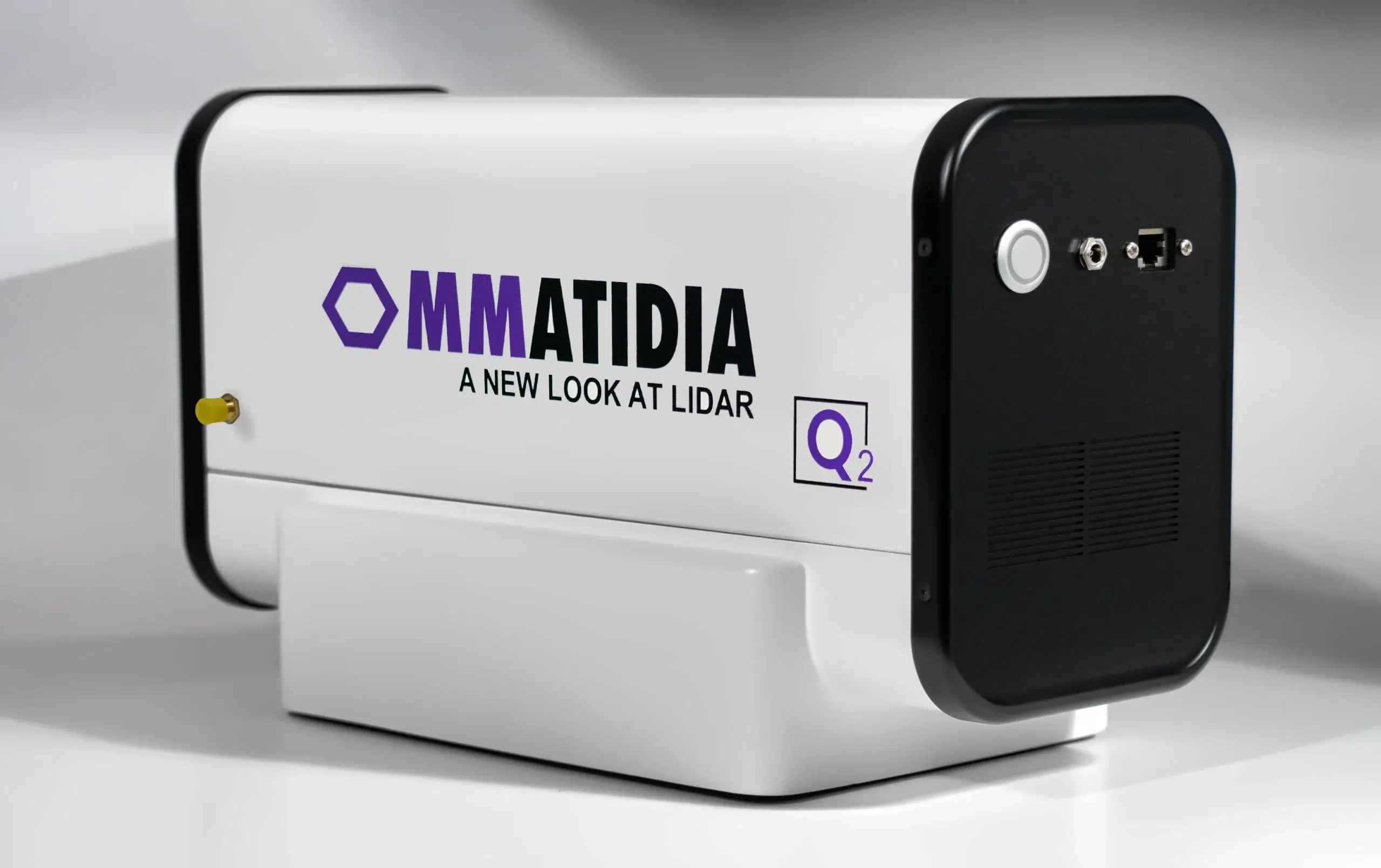

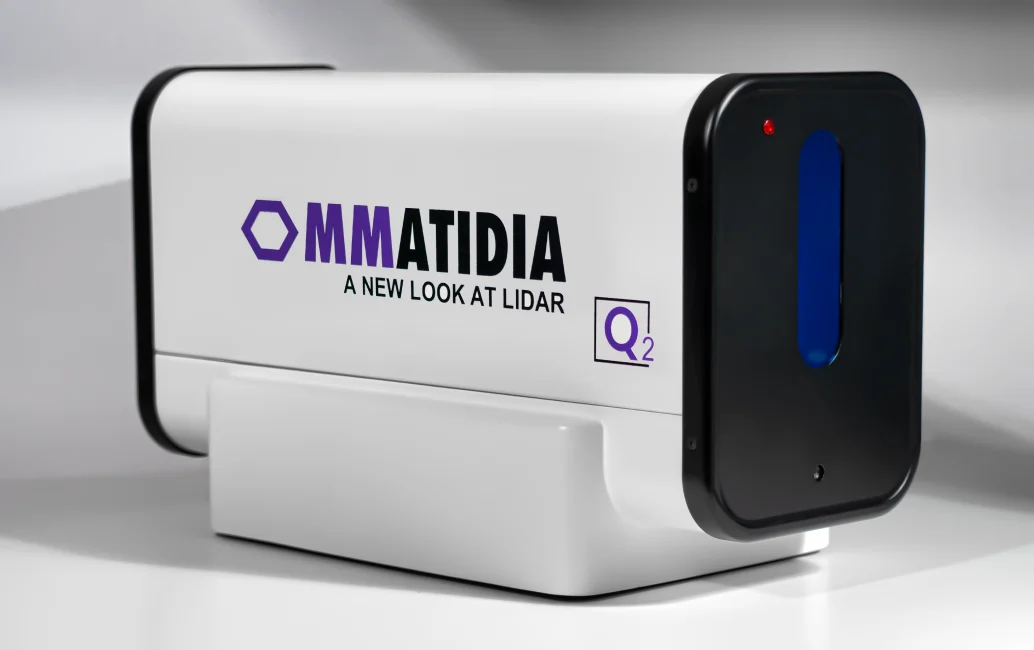

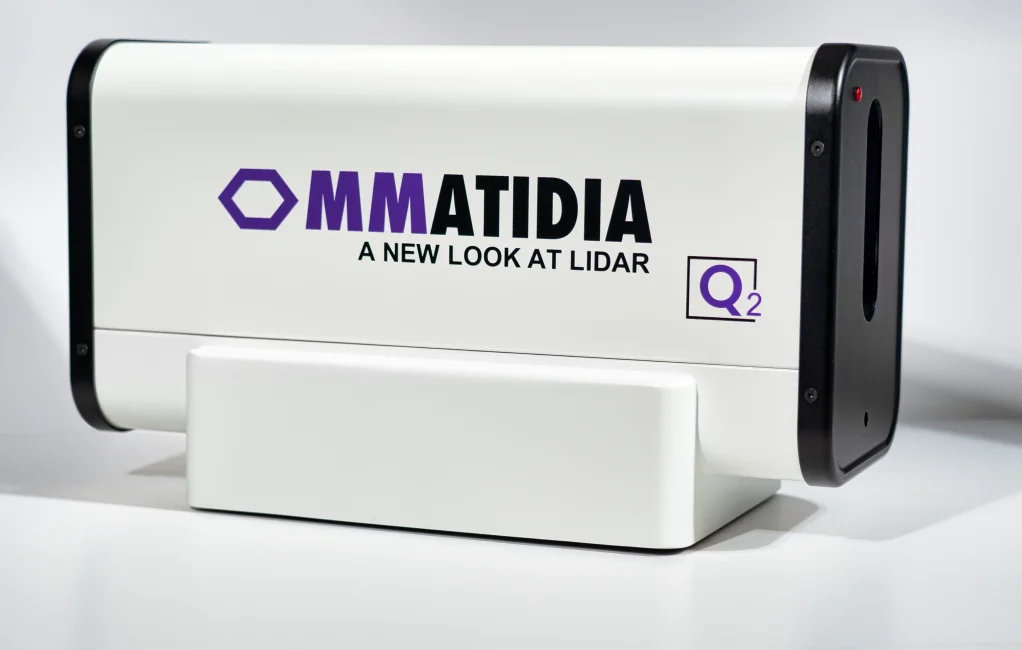

Q2 Laser RADAR: Integrated 3D Metrology and Vibration Analysis for Industrial Precision
The Q2 Laser RADAR combines high-precision 3D metrology with advanced vibration analysis in one comprehensive tool. It redefines industrial precision by offering both static and dynamic measurement capabilities, simplifying workflows and replacing multiple instruments. With a range of up to 50 meters and an accuracy of tens of microns, the Q2 is perfect for large-scale tasks, such as 3D laser scanning for aerospace, automotive, and civil engineering industries. Capable of scanning at 25,600 points per second, the Q2 provides unmatched speed and precision. Additionally, it captures real-time vibration data across 65 points, delivering structural insights that go beyond what traditional tools like laser trackers or handheld scanners can achieve. Its micro-scanning elevation feature ensures exceptional detail, making it ideal for inspecting complex surfaces or materials.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Equipped with advanced Doppler vibrometry and noise-reduction technologies, the Q2 excels in environments where traditional accelerometers or single-point Laser Doppler Vibrometers struggle. Its ability to measure deflection, vibration, and 3D geometry in real time provides holistic insights into the structural integrity of large assets.
The Q2 seamlessly integrates into Industry 4.0 systems, supporting automation and real-time monitoring in smart factories. Features like autofocus and enhanced angular scanning expand its metrology applications, while a built-in RGB camera simplifies scan programming and visualizes point clouds with color-coded data. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| New Features • Non-Contact, High-Speed Scanning for Complex Surfaces The Q2 captures 26,000 points per second for fast, non-contact measurements, handling complex surfaces with micro-scanning capabilities for challenging shapes and materials. • High-Accuracy Vibration Analysis with Noise Reduction Advanced Doppler vibrometry and noise reduction enable accurate vibration measurements, even in complex environments. • Micro-Scanning Elevation for Superior Detail The Q2’s micro-scanning captures fine surface details over large areas, outperforming traditional trackers and scanners. • Seamless Integration with Industry 4.0 Compatible with Industry 4.0, the Q2 supports automation and real-time data for smart factory integration. • Autofocus for Precision Across Distances The Q2’s autofocus ensures accurate measurements over its full range without manual adjustment. |
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
• Enhanced Angular Scanner for Detailed Analysis A high-precision micro-scanner provides dense point clouds and identifies small features, expanding metrology applications. • External High-Speed Vibrometry Channel (Optional) An optional external interferometer tracks speeds up to 93m/s, ideal for high-vibration applications and synchronization. • Flexible Synchronization with Other Equipment New input/output features enable synchronization with other measurement tools for dynamic studies. • Improved Usability with RGB Camera An RGB camera simplifies scan programming and visualizes point clouds with color-coded data. • Internal Low-Noise Accelerometer Detects high-vibration environments and compensates for residual vibrations, enhancing measurement reliability. • Enhanced Angular Scanner for Detailed Analysis A high-precision micro-scanner provides dense point clouds and identifies small features, expanding metrology applications. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Specifications
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| (*) When used with optional fast single point head | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
เครื่องสแกนวัดการสั่นสะเทือนและมาตรวิทยาด้วยเลเซอร์ 3 มิติแบบหลายลำแสง ยี่ห้อ Ommatidia รุ่น Q2 Laser Radar (SIT861)
– ฟังก์ชันการทำงานแบบคู่ที่ไม่เหมือนใคร: รวมมาตรวิทยามิติ 3 มิติความแม่นยำสูงเข้ากับการวิเคราะห์การสั่นสะเทือนขั้นสูงในเครื่องมือเดียว ทำให้ไม่จำเป็นต้องใช้เครื่องมือแยกกัน เช่น Laser Tracker, LDVs (เครื่องวัดความเร็วด้วยเลเซอร์ดอปเปลอร์แบบจุดเดียว) หรือมาตรวัดความเร่ง (Accelerometers)
– การสั่นสะเทือนแบบหลายจุดพร้อมกัน: ต่างจาก LDVs แบบจุดเดียว Q2 สามารถสแกนและให้ข้อมูลการสั่นสะเทือนแบบเรียลไทม์พร้อมกันถึง 65 ลำแสง (หรือ 128 จุด/เส้น ขึ้นอยู่กับโหมดการใช้งาน) ครอบคลุมพื้นที่ขนาดใหญ่
– การฟื้นคืนรูปทรง 3 มิติ (3D Shape Recovery) และการวิเคราะห์รูปทรงแบบจำลอง (Modal Shape Analysis) แบบเรียลไทม์: ให้ข้อมูลเชิงลึกโดยละเอียดเกี่ยวกับทั้งรูปทรงเรขาคณิตและพฤติกรรมของโครงสร้างภายใต้การสั่นสะเทือน
– ช่วงการวัดระยะไกลและความแม่นยำสูง: มีระยะการวัดสูงสุด 50 เมตร ด้วยความแม่นยำระดับไมครอน
– การปรับโฟกัสอัตโนมัติ (Optical Autofocus): ช่วยให้มั่นใจในการวัดที่แม่นยำตลอดช่วงเต็มโดยไม่ต้องปรับด้วยตนเอง

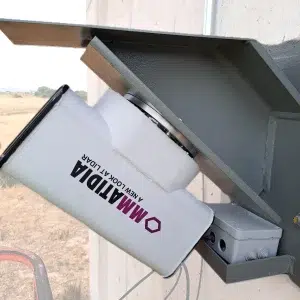

– ออกแบบสำหรับสภาพแวดล้อมที่รุนแรง (Optimized for Harsh Environments): มีการป้องกันสิ่งแวดล้อมระดับ IP54 และการชดเชยบรรยากาศสำหรับความดัน อุณหภูมิ และความชื้น

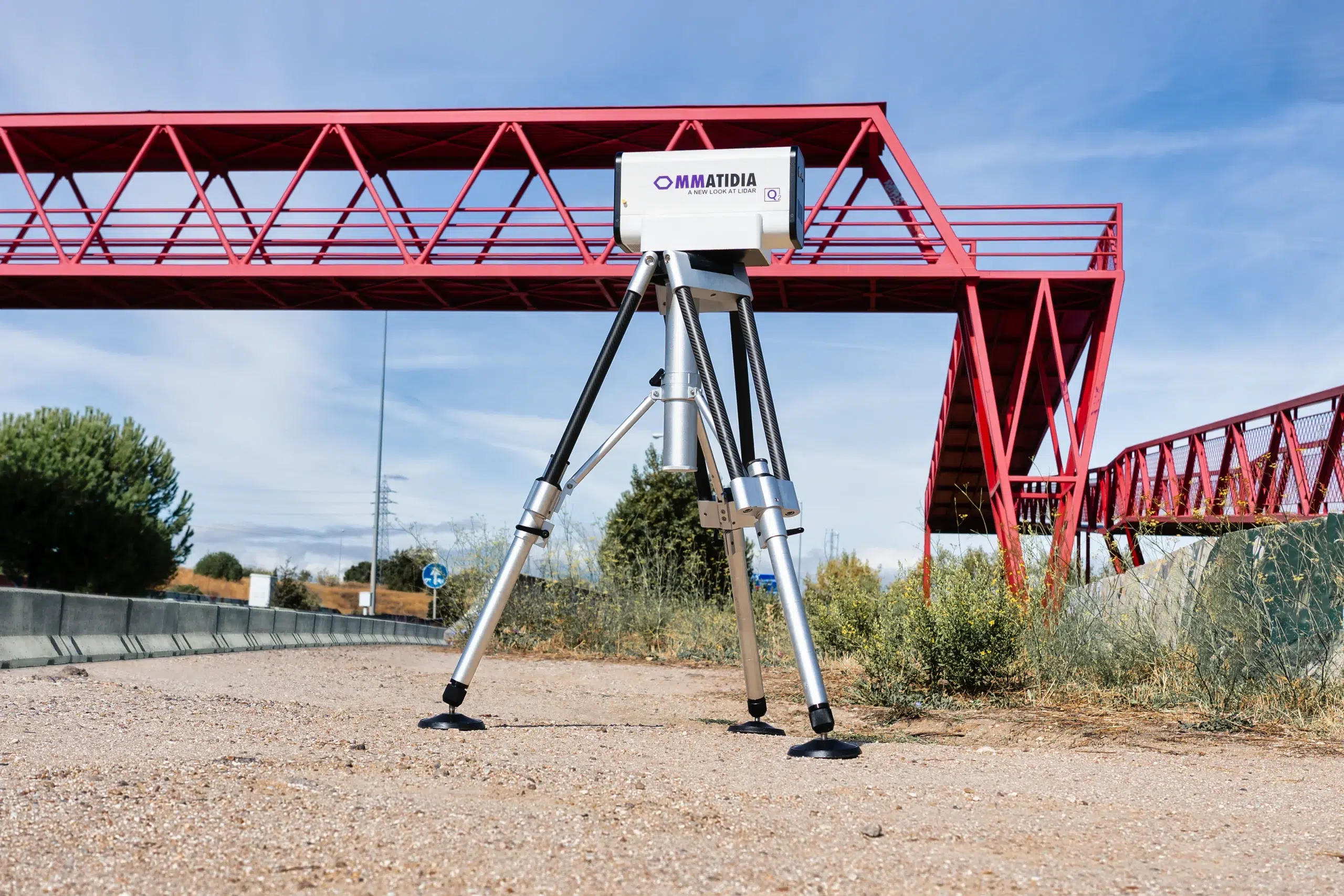

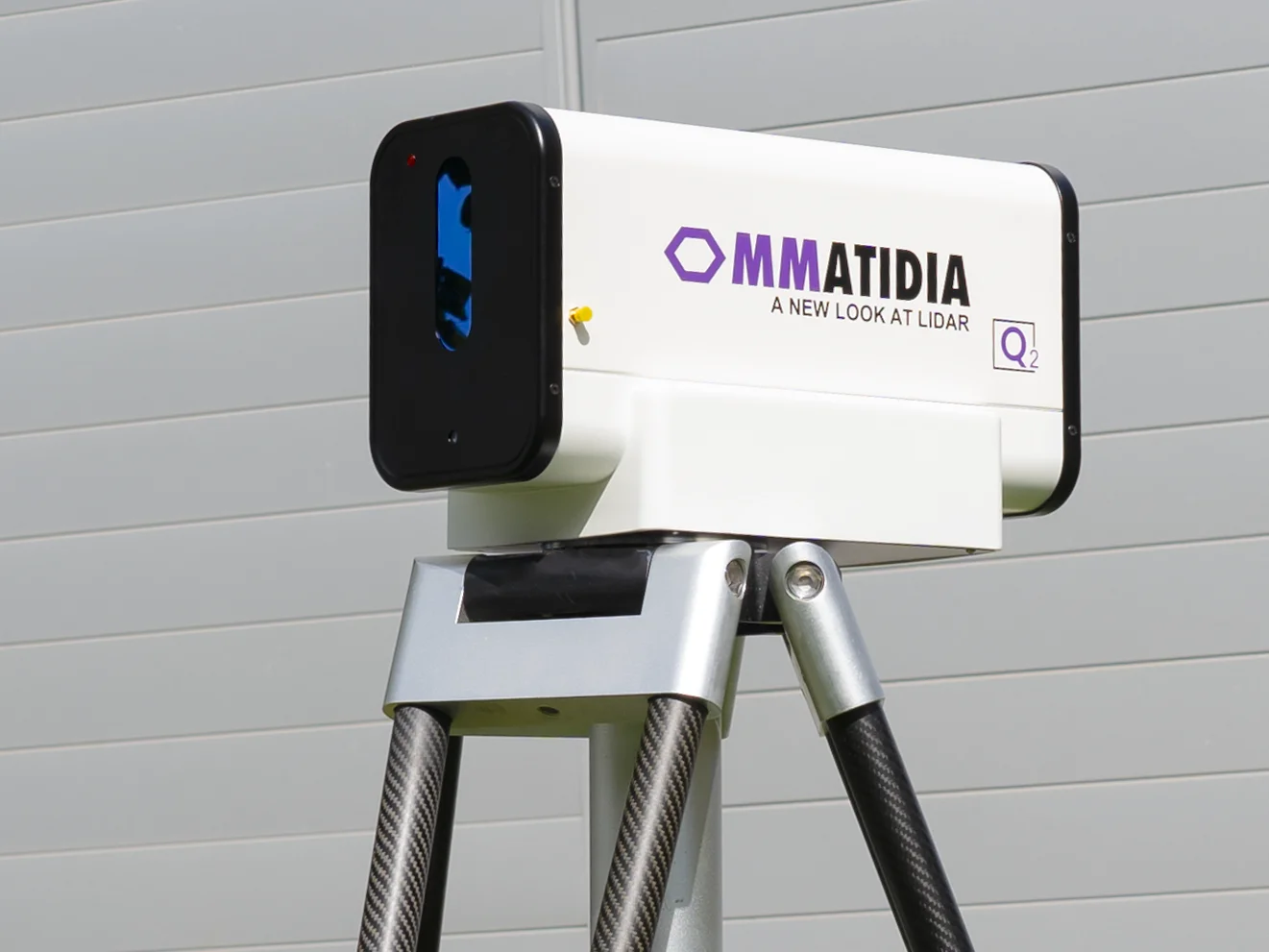

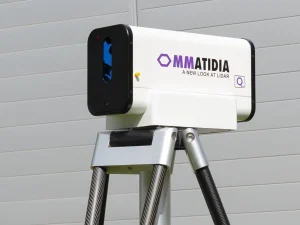

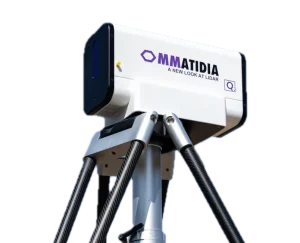

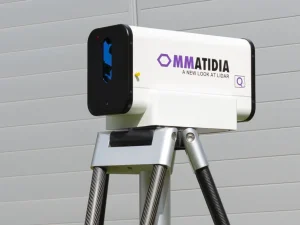

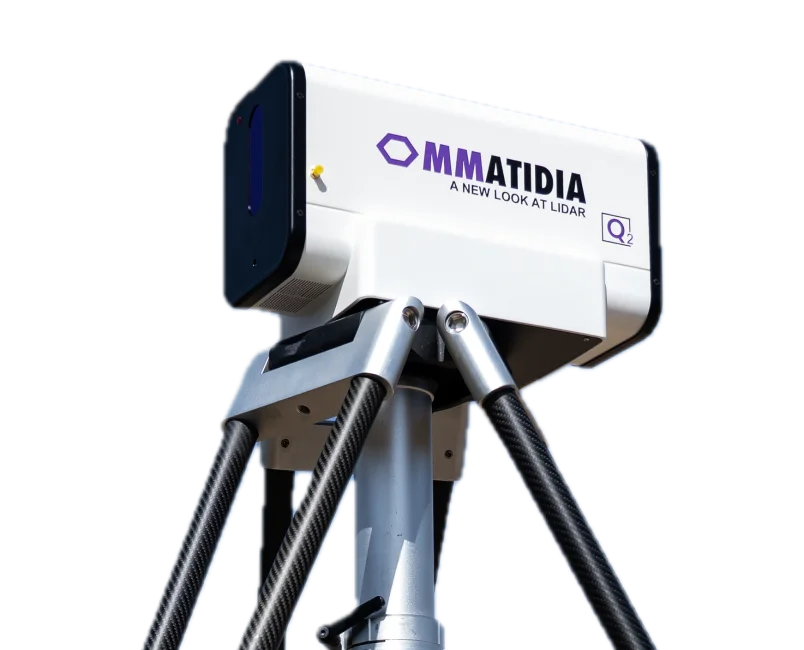

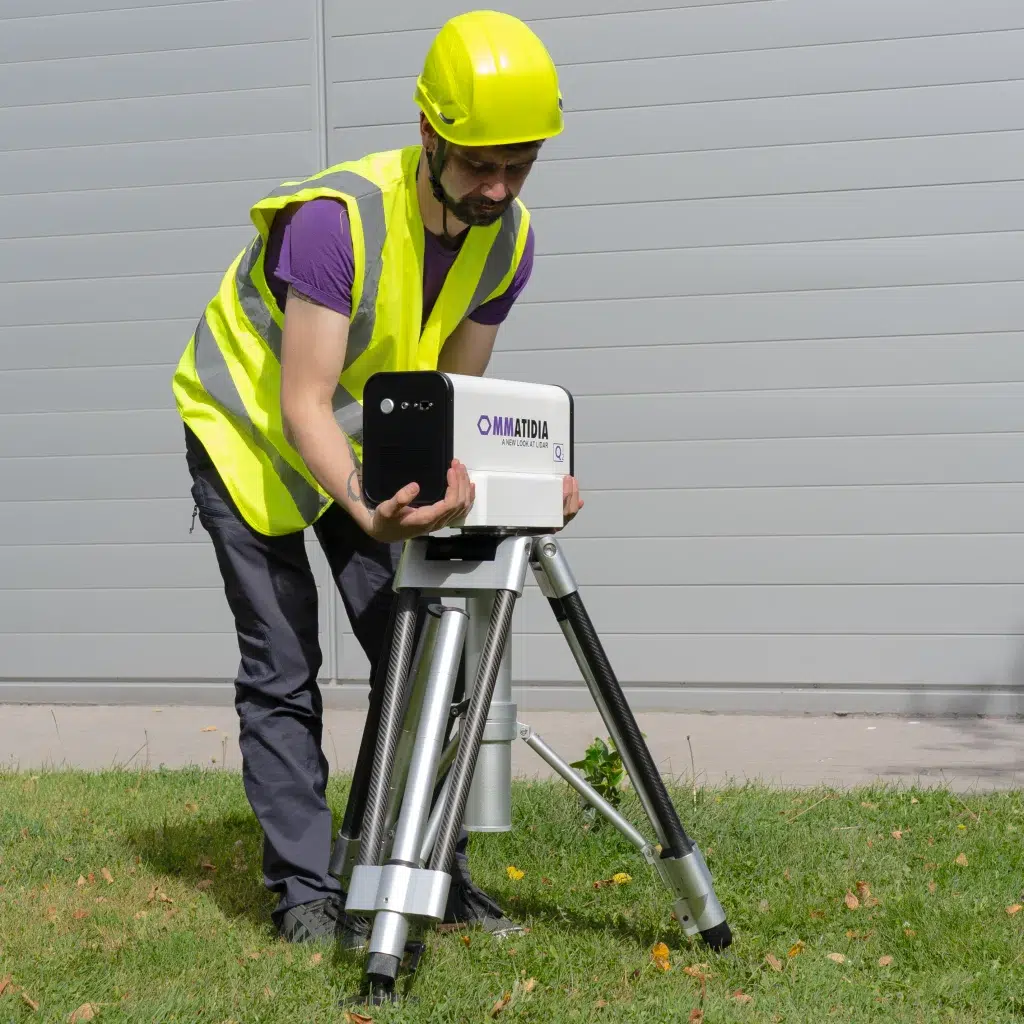

– กะทัดรัดและพกพาได้: มีน้ำหนักเบา (ประมาณ 7.5 กก. ไม่รวมแบตเตอรี่) เหมาะสำหรับการติดตั้งบนขาตั้งกล้องและการนำไปใช้ในภาคสนาม
– ความปลอดภัยทางสายตา: ใช้เลเซอร์ความยาวคลื่น 1550 nm ที่จัดอยู่ในระดับ Class 1M
| Ommatidia Q2 Laser RADAR, Laser Radar, 3D Metrology, มาตรวิทยา 3 มิติ, การวัดขนาดทางเรขาคณิตด้วยความแม่นยำสูง, Vibration Analysis, การวิเคราะห์การสั่นสะเทือน, การวัดแบบพลวัต, Laser Vibrometer, เครื่องวัดการสั่นสะเทือนด้วยเลเซอร์, ประเภทของเซนเซอร์, Multi-Point Vibrometry, การวัดการสั่นสะเทือนหลายจุด, Structural Health Monitoring (SHM), การเฝ้าติดตามสุขภาพโครงสร้าง, 3D Laser Scanner, เครื่องสแกนเลเซอร์ 3 มิติ, Massively Parallel Laser Radar, Micron-Level Metrology, Non-Contact Measurement, High-Speed Scanning, Modal Analysis, 3D Shape Analysis, Deflection Measurement, Industrial Metrology, Laser Doppler Vibrometry (LDV), NVH, Noise, Vibration, Harshness, เครื่องวัดการสั่นสะเทือนเลเซอร์, เครื่องสแกน 3 มิติ ความแม่นยำสูง, เครื่องสแกนวัดการสั่น, มาตรวิทยาอุตสาหกรรม, การวิเคราะห์โมดอล, เครื่องสแกน 3 มิติ, เครื่องวัดการสั่นสะเทือน, มาตรวิทยา 3 มิติ, ตรวจสอบสุขภาพโครงสร้าง, เครื่องวัดการสั่นสะเทือนด้วยเลเซอร์, วัดการสั่นสะเทือนหลายจุด, การวิเคราะห์โมดอล, Modal Analysis, วัดความแม่นยำสูง, ระดับไมครอน, วัดแบบไม่สัมผัส, Non-Contact Measurement, เลเซอร์วิบโรมิเตอร์, Laser Vibrometer, เครื่องสแกนอุตสาหกรร, ตรวจสอบคุณภาพชิ้นงานขนาดใหญ่, ตรวจสอบโครงสร้างสะพาน, NVH, Noise, Vibration, Harshness, อุตสาหกรรมยานยนต์, Automotive, วิศวกรรมการบินและอวกาศ, Aerospace, ตัวแทนจำหน่าย Ommatidia ประเทศไทย, เครื่องมือวัดความละเอียดสูง, Ommatidia, sit861
